【主要技术参数】 | ||||
产品** | 程力威牌 | 公告批次 | 323 | |
产品名称 | CLW5310XCQB5型雏禽运输车 | 产品号 | AN1J768R04B | |
总质量(Kg) | 31000 | 罐体容积(m3) | ||
额定载质量(Kg) | 15370,15305 | 外形尺寸(mm) | 12000×2550×3970 | |
整备质量(Kg) | 15500 | 货厢尺寸(mm) | 8660×2340×2540 | |
额定载客(人) | 准拖挂车总质量(Kg) | |||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | 1.0 | |
接近角/离去角(°) | 18/11 | 前悬/后悬(mm) | 1555/2595,1555/2620,1530/2620 | |
轴数 | 4 | 轴距(mm) | 2000+4500+1350 | |
轴荷(Kg) | 6500/6500/18000(二轴组) | **高车速(Km/h) | 90 | |
【底盘技术参数】 | ||||
底盘型号 | BJ1313VNPKJ-AA | 底盘名称 | 载货汽车底盘(二类) | |
**名称 | 欧曼牌 | 生产企业 | 北京福田戴姆勒汽车有限公司 | |
外形尺寸(mm) | 11870×2495×3370 | 轮胎数 | 12 | |
接近角/离去角(°) | 16/11,13/11 | 轮胎规格 | 12R22.5 18PR | |
钢板弹簧片数 | 13/14/12,10/10/10,3/3/5,3/3/10,3/3/12,10/10/12,3 | 前轮距(mm) | 1960/1960,2010/2010,2020/2020 | |
燃料种类 | 柴油 | 后轮距(mm) | 1860/1860 | |
排放标准 | GB17691-2005国Ⅴ,GB3847-2005 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | |
ISGe5-320
| 北京福田康明斯发动机有限公司
| 10500
| 235
|
驾驶室配置:排半液压前翻驾驶室,动转,空调,中控锁,电动玻璃,断气刹,可调大灯,前盘制动,法士特12档变速箱。(整车:47.8万,选装部分另加2.5万)

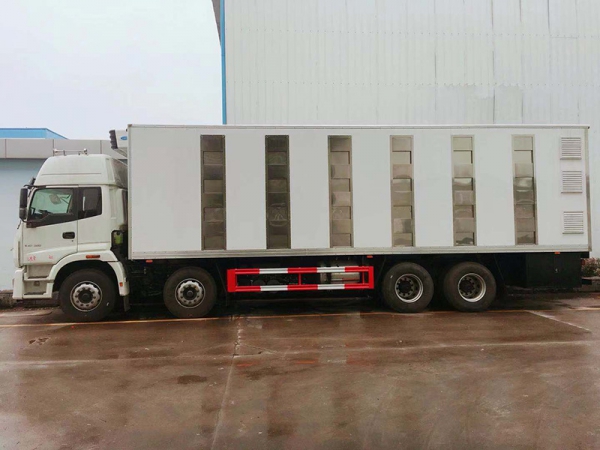

雏禽运输车结构及配置
厢体结构介绍 | 车厢分上中下共为三层,每层四**五个隔栏,两侧留有通风口,可以整体封闭,冬夏两季开启加热制冷模式运输时,可以通过气体混合仓进入空气,保证运输途中的厢内空气清新,每个栏位又留有通风口及排风扇等装置,春秋可选择打开通风口,车厢外板材选用玻璃钢,保温材料选用8cm厚进口高聚氨酯挤塑板;厢内采用201不锈钢材料制成,内部地板为3层液压自动升降设计,配有遥控装置,每赶满一层便升起一层。 |
1、厢体材料配件:玻璃钢、保温板、不锈钢、风扇、百叶窗、饮水嘴、喷淋头、净水管道、污水管道、气体混合仓、水帘百叶窗、空调机组、液压系统,**系统,手动**系统等配件组成 | |
2、实际使用面积:车厢总长9.6米,前部分留有80公分左右的操作间,可使用面积为 每层约19.7个方,三层共约59个方,每层层高75公分 | |
3、液压升降系统:厢式升降系统为内部地板升降系统,为三层,由液压驱动升降,将二层地板都落到底部,打开液压尾板与赶猪台持平,每赶入一批猪便竖起每层的分栏隔断,再用遥控升起,挂上保险挂钩,再赶下一批猪。 | |
4、厢体设置功能:通风系统、饮水系统、喷淋系统、恒温**系统、监控系统、液压升降系统、照明系统,具体功能介绍如下: | |
封板系统(标配) | 1、外层采用玻璃钢材料,中间内嵌8m进口保温高聚氨酯挤塑板,里层使用201不锈钢内里制成,顶部整体封闭不可开启,有通风散热孔等装置,可开启可密封。 |
饮水系统 | 由净水箱、管道泵、管道、饮水嘴等组成,实现液态食品或饮用水的输送和喂食。 |
喷淋系统(标配) | 喷淋系统是由气压水箱,管道,喷头,污水粪便收集箱组成,给仔猪喷淋降温,箱体内清洁,污水收集。车厢后尾部安装有排污口,连接污水收集箱,在行驶过程以达到**环保要求。 |
恒温系统(标配) | 采用恒温**,可升温降温,(选装**加热器)带温湿度感应器,标配车载制冷机组,水冷机组,气体混合输送仓,选装自动上水水帘,电动铝合金百叶窗(可装空气过滤器),前板百叶窗,尾部排风扇,左右两边三排窗户,实现仔猪生存空间气体的流通和恒温。所有**都可在驾驶室实现操作。 |

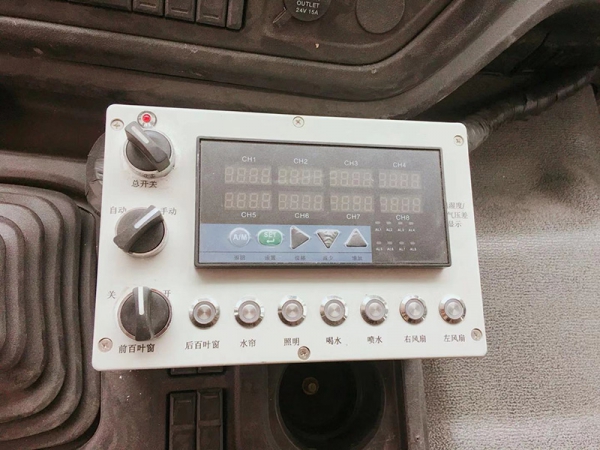

监控系统(标配) | 驾驶室内有视频监控,倒车影像,及厢体内温湿度显示,制冷机组温度显示。 |
层板及升降感应系统 (标配) | 厢体内部层板为液压和钢丝绳及挂钩双重保险自动升降设计,可分为三层(选装四层),每层设有位置感应器,层板升到位置指示灯亮。每赶满一层便升起一层,每层隔板设置分栏隔断。一般分为 4-5个区域。避免了猪仔在运输途中的刹车或者上坡引起的扎堆挤压受伤。 |
电力系统(标配) | 车厢内部每层均安装有照明系统,尾门照明灯,方便观察生猪。上装所有电力单独依靠210型电池(选配)和6千瓦发电机供电,实现与底盘分开。 |

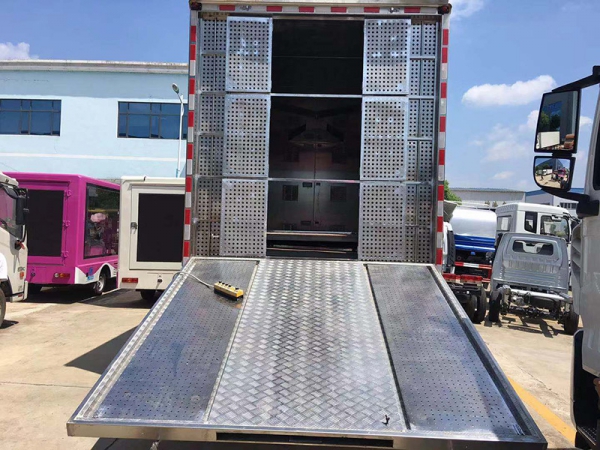

液压升降**系统(选配) | 电动**:尾板可全落地或与赶猪台持平,尾板安装有装猪护栏,展开固定后装猪使用。配备无线和手动操作装置。 |
手动**:可实现在整车没电或者**系统损坏的情况下,启用手动**让生猪装卸车,避免生猪卸不了车造成死亡。 | |
无线遥控:装卸生猪升降层板和开关尾板,后门照明。都可用**面板在50米内遥控操作。感应开关解决了层板与挂钩操作不当卡坏卡死现象。 |

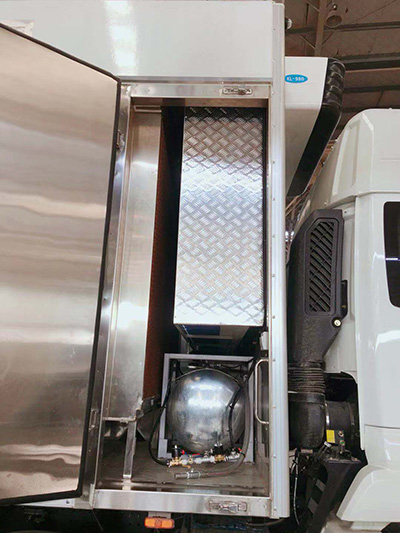

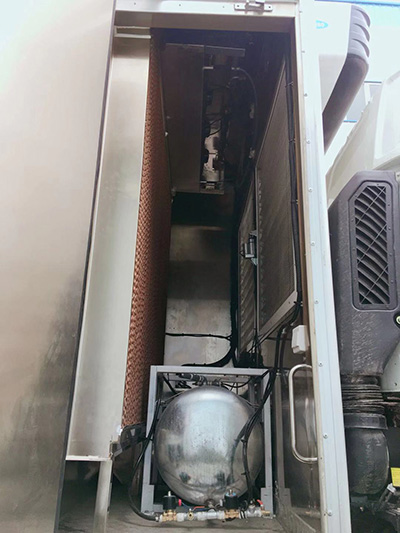

选装部分:空气过滤系统及水帘制冷加湿:

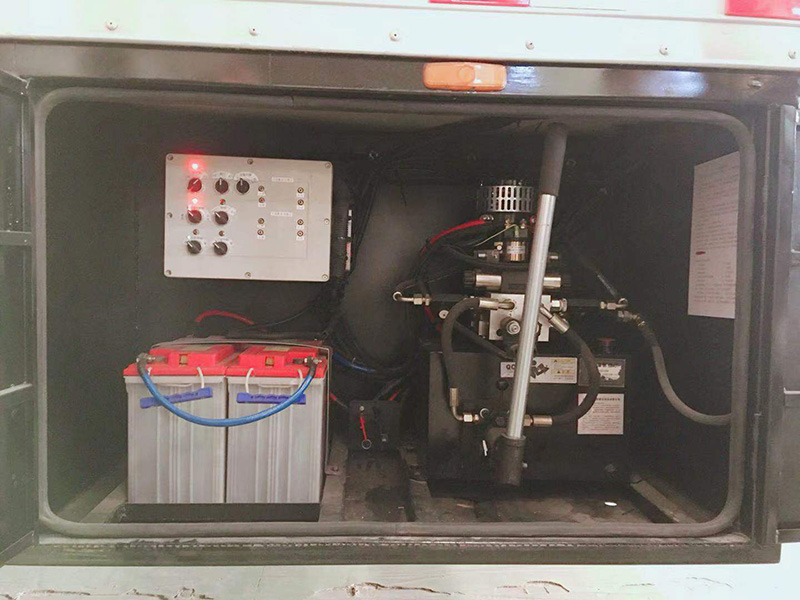

选装部分:遥控及手动系统和电力配备系统:

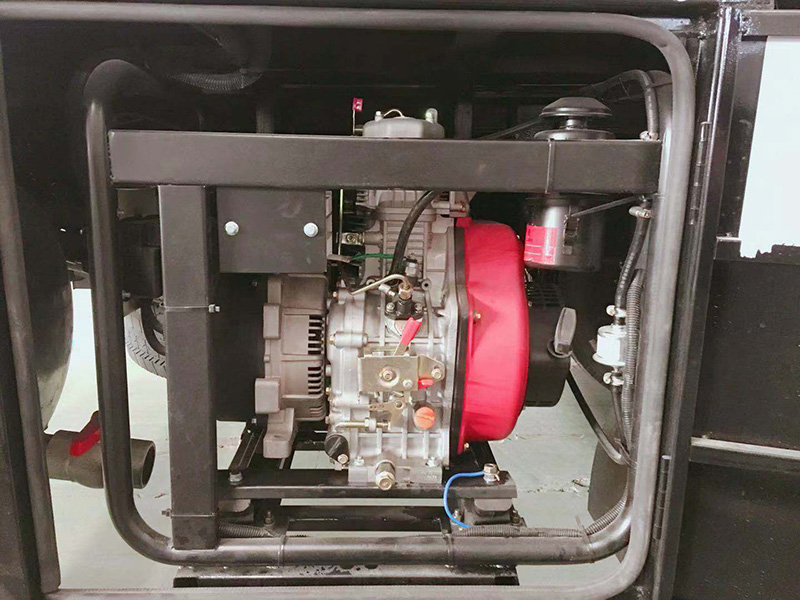

选装部分:**6千瓦低压发电机:
